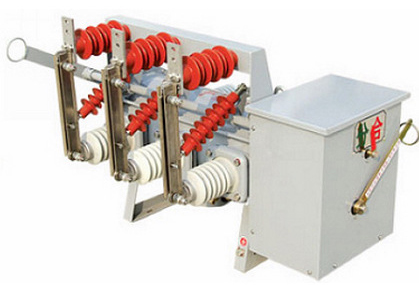

概述

是以六氟化硫氣體作為滅弧和絕緣介質的新型戶外高壓電器，操作機構分（I型）手動儲能彈簧操動機構。（II型）電動機儲能操作機構，（III型）直流電磁操動機構三種， 各種操動機構與斷路器本體完善地組合成一個整體，與其它10KV級戶外斷路器相比，具有結構簡單，滅弧和絕緣性能優異，操作功小，額定參數高，電壽命和不檢修周期長等顯著優點，使用本產品不但可減少占地面積，降低工程造價和消除火災危險，而且可以大提高電力系統的可靠性。

結構特點

具備基本型斷路器的全部功能，配重合控制器或分段控制器即構成重合器（或分段器）型智能斷路器，與PT重合控制器（分段控制器）配合，具備合閘涌流控制，過流保護和短種速斷三段復合保護和1—3次重合閘，小電流接地保護，有線遠方控制，也可在桿下線遙控等多種功能，且控制器參數可以連續整定。是農網變電所，站外散點開關和簡單計量開關的理想選擇。

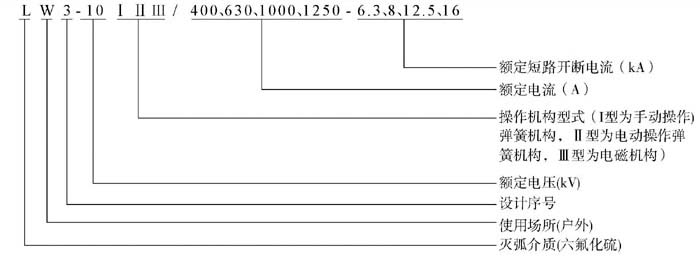

型號及含義

環境條件

環境溫度：上限+40度，下限-40度；

海拔高度不超過1000m；

風壓不超過700Pa(風速不大于35m/s)；

地震烈度不超過8度；

沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

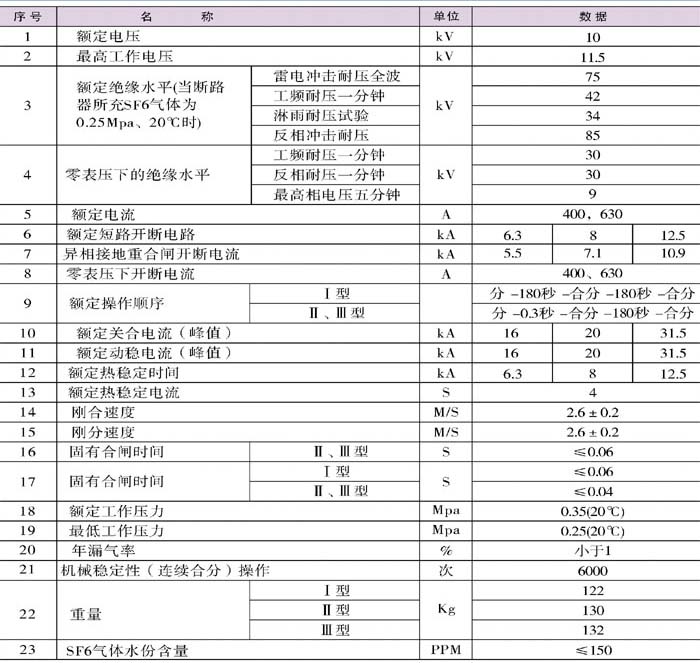

主要技術參數

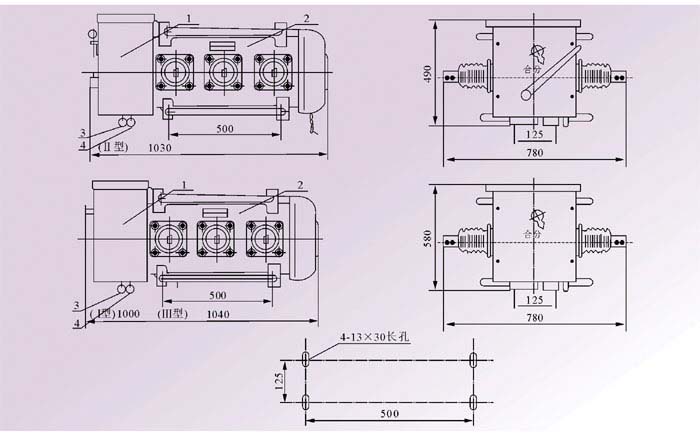

外形及安裝

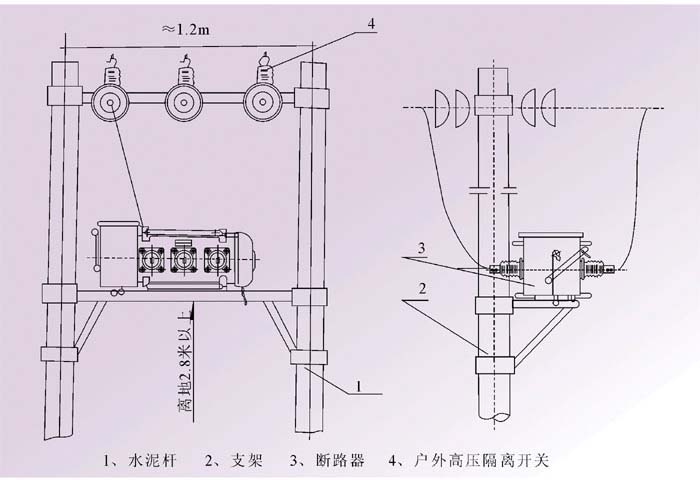

戶外安裝方式示意圖

產品型號：

LW3-10/400-6.3、LW3-10/400-8、LW3-10/400-12.5、LW3-10/400-16、LW3-10/400-20

LW3-10/630-6.3、LW3-10/630-8、LW3-10/630-12.5、LW3-10/630-16、LW3-10/630-20
